平面移动PPY
关键词：
平面移动PPY
所属分类：

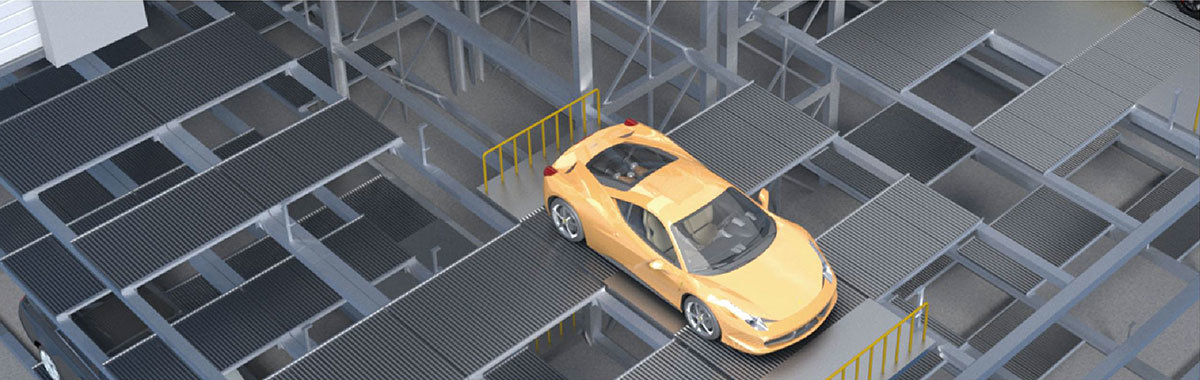

平面移动类自动停车系统应用了高效的水平仓储技术，每个停车层配备有单独的横移车负责本层的车辆存取，并由升降机负责将车辆搬运至不同停车层，驾驶员只需要将车辆停放在停车平台，系统将安全的把车停放在立体的停车位。在所有自动停车系统中，平面移动的横移速度较快，层高最小仅需1850mm (不含建筑尺寸)，并适用地上或地上有限的空间，节省土建成本。
平面移动类设备主要采用方式有：梳齿式、抱夹式、滚轴式、载车板式等。
技术参数：
| 设备型号 | 平面移动PPY型 |
| 容车规格(MM) | 5300*1900*1550/2050 |
| 容车重量(KG) | ≤2350 |
操作方式：车牌识别、人脸识别、触控屏感应区、操作屏采用中文液晶显示屏。
设备优势：
■ 可设置多个出入口，可同时进行多车辆存取；
■ 采用横向传输技术，可进行重列布局设计，运行安全，平稳，动作简单高效，极大减小存取车时间；
■ 结合商业提高空间利用率，可配套洗车、充电、超市、咖啡厅等业态系统，将安全性与人性化设计极致结合。
适用环境：主要适用于城市及商业中心区域，空间较为狭小高度无太大限制的区域，产品形式有地上，地下，半地上和半地下等。
01 梳齿式设备
梳齿设备运行原理：升降机从出入口处将汽车做垂直升降运动至停车层，该层搬运台车梳齿搬运器沿巷道在轨道上高速运行至升降机口，由搬运台车上的梳齿搬运器或存取交换机构将汽车从升降机运送至搬运台车，然后搬运台车承载梳齿搬运器和汽车自动高速运行至停车位前方，再次通过梳齿搬运器将汽车搬运至停车位。
多项目多场景应用，技术成熟高；运行快速平稳；搬运器自带对中机构，减少对出入口结构依赖。适应车辆轴距1800~3250mm，搬运器设备结构紧凑对项目环境要求较低，允许误差≤5mm。搬运器行走速度可达60m/min。
02 抱夹式设备
抱夹式设备运行原理：升降机从出入口处将车辆做垂直升降运动至停车层，该层搬运台车抱夹搬运器沿巷道在轨道上高速运行至升降机口，由搬运台车上的抱夹搬运器或存取交换机构将车辆从升降机运送至搬运台车，然后搬运台车承载抱夹搬运器和车辆自动高速运行至停车位前方，再次通过抱夹搬运器将车辆搬运至停车位。
搬运器重量轻、结构薄，相对于梳齿式搬运器对容车高度需求要低100mm，可大大降低建筑高度节约成本。应用范围广，适用2200-3300mm轴距汽车的搬运；搬运器行走速度可达60m/min。搬运器取车方式为前后夹轮胎对轮胎没有损害。
03 滚轴式设备
滚轴式设备运行原理：升降机从出入口处将汽车做垂直升降运动，该层搬运台车沿巷道在轨道上高速运行至升降机口，由搬运台车上的滚轴交换机构将汽车从升降机移送至搬运台车，然后搬运台车承载汽车自动高速运行至停车位前方，再次通过滚轴交换机构将汽车移送至停车位。
车辆从升降机转运到台车或者直接停在台车上，减少车辆转运时间，车位方案布置灵活，可以实现其它类型车库布置不了的狭长方案，车辆在滚轴之间传送设备运行噪音非常小。
04 抱夹式设备
载车板式设备运行原理：将车辆直接停放在出入口载车板上，升降机从出入口处将车辆做垂直升降运动，该层搬运台车沿巷道在轨道上高速运行至升降机口，通过交换机构将载车板与车辆移送至搬运台车，然后搬运台车承载载车板与车辆自动高速运行至停车位前方，再次通过交换机构将载车板与车辆移送至停车位，搬运台车将一个空载车板移送至出入口。
车辆直接停放在载车板上，采用车辆长度检测定位,停车方便快捷，只要空间允许可以停放任意轴距车辆，载车板可加装充电接口，可解决电车停车充电等问题。
